خط سحب أنابيب PVC الخاصة بالصرف الصحي
مكونات خط الانتاج
رقم | اسم العنصر | مواصفات | الكمية |
1 | محمل مواد نابضي | ZJF300 | 1 |
آلة البثق حلزونية مزدوجة Twin | SJSZ65/132 | 1 | |

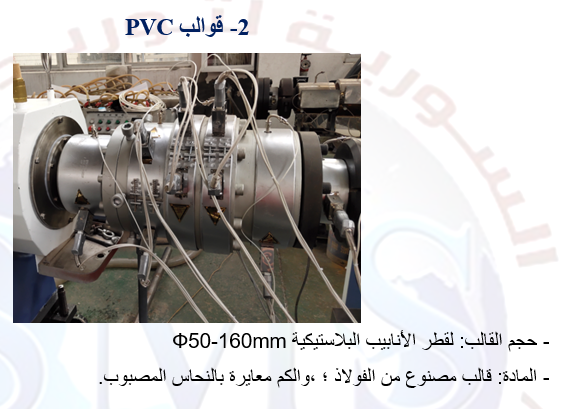

قوالب PVC | 2-6 inch | 2 | |

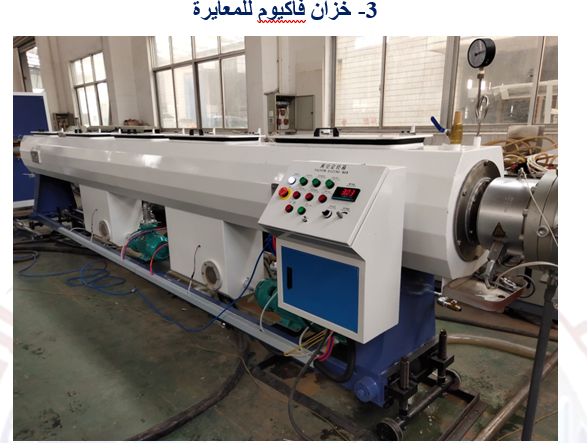

خزان فاكيوم للمعايرة | Ф160x6m | 1 | |
آلة سحب | 3kw | 1 | |

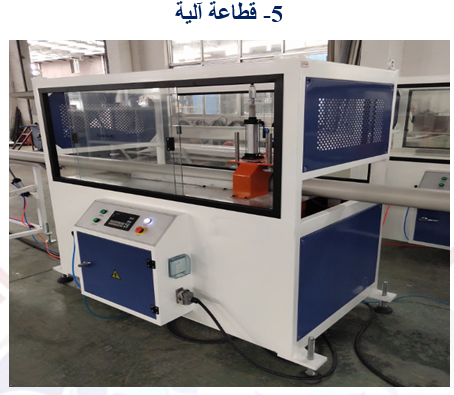

قطاعة آلية | 2.2Kw | 1 | |

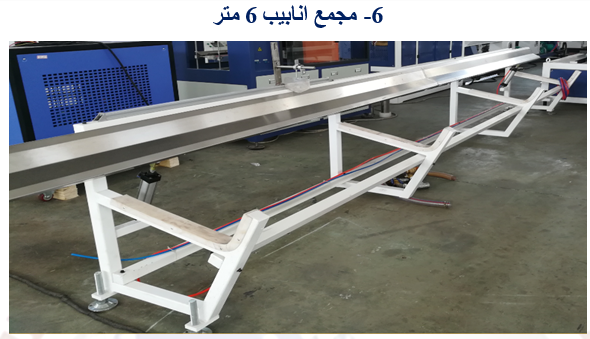

مجمع | 6m | 1 | |
2 | خلاط PVC بارد و ساخن | SRL-Z300/600 | 1 |

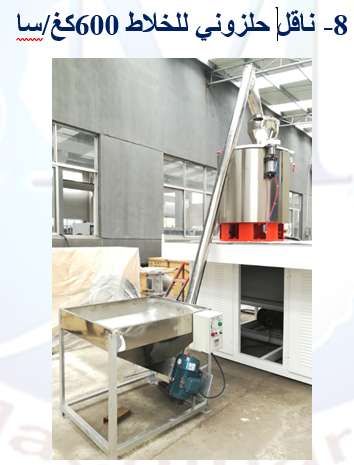

3 | ناقل حلزوني للخلاط | DTC-600 | 1 |

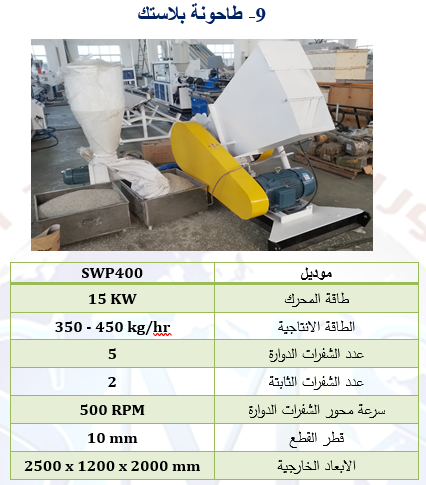

4 | طاحونة بلاستك | SWP400, 15kw | 1 |
المجموع |
|
| |
المواصفات التقنية لأجزاء الآلة:

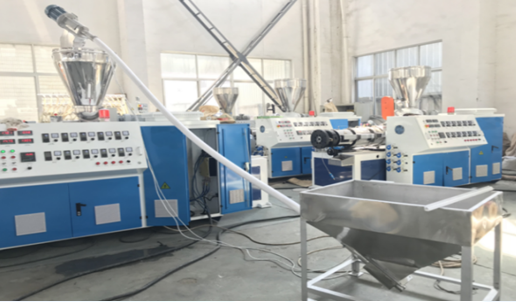

محمل مواد نابضي
;
المواصفات
ZJF300 | الموديل |
1.1 KW | طاقة المحرك |
300 kg/hr | الطاقة الانتاجية |
450 kg/hr | اقصى طاقة انتاجية |
120 kg | حجم الوعاء |
150 kg | حجم مواد السيلو |
Ф36 mm | قطر الناقل |
3-5 meters | طول انابيب الناقل |
880×620×900 mm | الابعاد الخارجية |

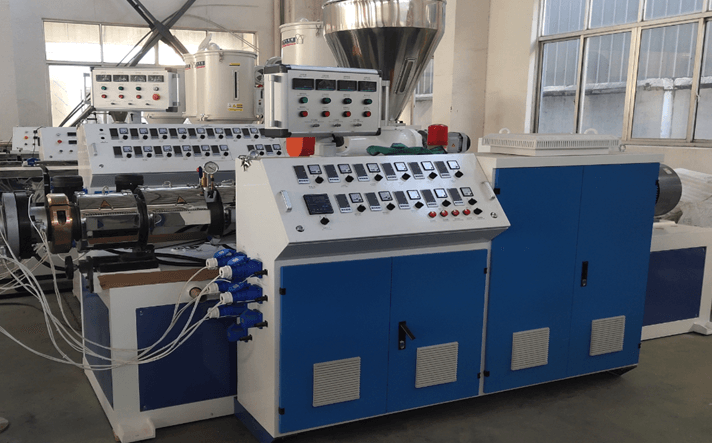

آلة البثق حلزونية مزدوجة Twin
المواصفات
65/132 mm | قطر الحلزون |
1- 35 RPM | سرعة الحلزون |
1440 mm | طول الحلزون المؤثر |
37 KW | طاقة المحرك الرئيسي |
24 KW | طاقة اسخين قميص الحلزون |
by Cast Aluminum Heater | طريقة تسخين قميص الحلزون |
3 zones Air Cooling | طريقة تبريد قميص الحلزون |
38CrMoAlA | المواد المصنع منها الحلزون والقميص |
Nitride treatment | معالجة سطح الحلزون وقميصه |
0.4 – 0.7mm | سماكة طبقة النتردة |
above 700 HV | قساوة النتردة |
200-250 KG/hr | طاقة الباثق (الاكسترودر) |
by Inverter | التحكم بالسرعة |
By Inverter | التحكم بتغذية المواد |
Jiangyin, hard-tooth gear box | علبة سرعة عالية القساوة |
1.5kw water-ring vacuum pump | نظام فاكيوم |
1000 mm | ارتفاع مركز الاكسترودر |
4250x1550x1600 mm | الابعاد الخارجية |
4000 KG | الوزن |

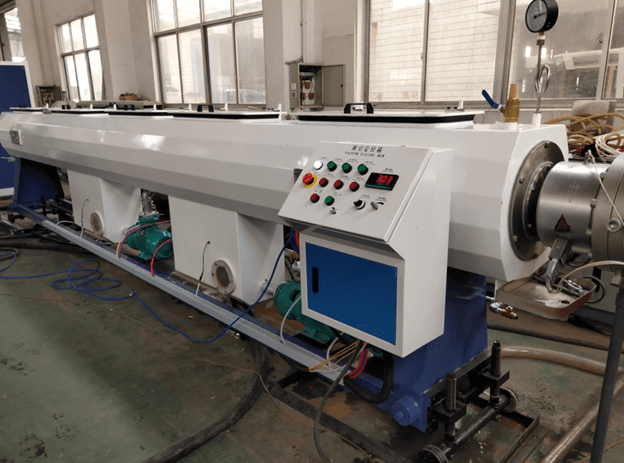

المواصفات
4kw×1 ( water-ring type ) | طاقة مضخة الفاكيوم |
4kw×2 | طاقة مضخة الماء |
1.1 KW, cycloid | طاقة محرك تحريك المعايرة الطولية |
Stainless Steel | خزان الفاكيوم |
فوهة رش ماء | طريقة التبريد بالماء |
ABS | المادة المصنوع منها فوه رش الماء |
200 | فوهات رش الماء |
6000 x 650 x 1400mm | الابعاد الخارجية |

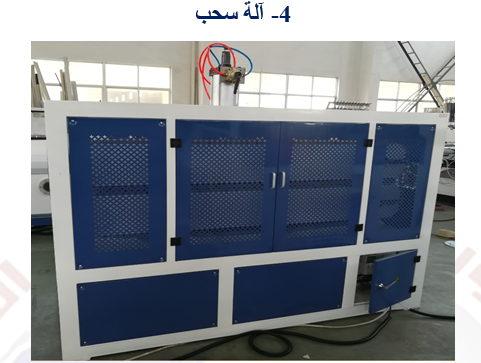

3KW | طاقة محرك مكنة السحب |
Ф50-160mm | مجال الانابيب |
1600 mm | الطول الفعال |
0.5 – 7 M/Min | سرعة السحب |
By Inverter | طريقة التحكم بالسحب |
≥0.6 MPa | طغط الهواء |
1000 mm | ارتفاع مركز المكنة |
1800 x 800 x 1600mm | الابعاد |

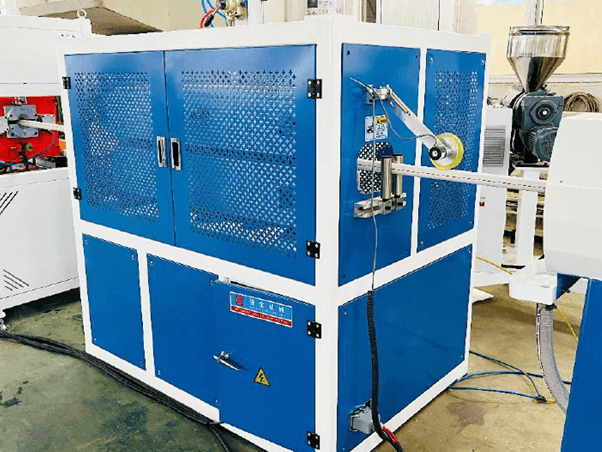

2.2KW | طاقة محرك القطاعة |
Ф50-160mm | مجال الانابيب |
By Saw Bladeشفرة منشار | طريقة القص |
≥0.6 MPa | ضغط الهواء |
1500 x 800 x 1600mm | الابعاد |

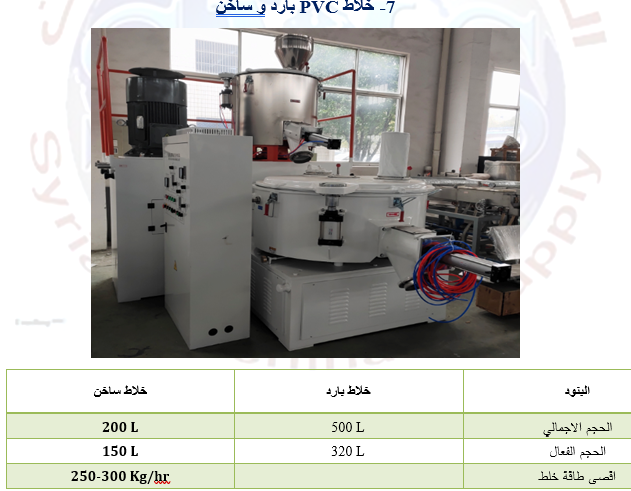

475 / 950 RPM | 130 RPM | سرعة شفرات الخلاط |
Electric Heating |
| طريقة التسخين |
Heating oil (Burning point above 300℃) |
| وسط التسخين |
Water Cooling |
| طريقة التبريد |
Running water, Temp.: 0~15℃ Pressure: ≤0.1Mpa |
| وسط التبريد |
3 Ton/hr |
| استهلاك الماء |
— | 40~60℃ | حرارة المواد المبردة |
8~10 min/ batch |
| زمن التبريد والخلط |
30/ 42 KW | 11 KW | طاقة المحرك |
≥0.6 Mpa |
| الهواء المضغوط |
4500x2200x2500 mm |
| القطر الخارجي لوحدة الخلط |
3500 KG |
| الوزن |
