خط إنتاج أنابيب PPR طبقة واحدة 16mm-63mm
تقدم الشركة السورية لتوريد الآلات الحل الصناعي الأمثل للمصانع الحديثة؛ خط انتاج أنابيب PPR طبقة واحدة. تم تصميم هذا الخط المتكامل لتقديم أداء مستقر وعالي الكفاءة، مع دعم لمجال أقطار يتراوح بين 16mm إلى 63mm ، وبطاقة انتاجية تبلغ 100 كغ بالساعة. يدعم الخط العمل بجهد كهربائي 380V/3P/50Hz ويتوافق مع مواد HDPE granules.
|
الجهد الكهربائي |
380V/3P/50Hz |
|
المواد |
PPR granules |
|
مجال الأقطار |
Φ16mm~Φ63mm |
|
الطاقة الانتاجية |
150-170 كغ بالساعة |
|
مساحة الصالة المطلوبة |
32.5 * 3 متر |
|
الطاقة الكهربائية |
80~90 kw/h |
|
سرعة خط الإنتاج بشكل عام |
|
|
Φ16mm |
20m/m |
|
Φ20mm |
20m/m |
|
Φ25mm |
17m/m |
|
Φ32mm |
15m/m |
|
Φ40mm |
7m/m |
|
Φ50mm |
5.5m/m |
التشغيل الأول لخط إنتاج أنابيب PPR في معمل الزبون (منطقة باب الهوى الصناعية)
مكونات خط الإنتاج الأساسية
|
رقم |
اسم |
التفاصيل |
الكمية |
|
1 |
أكسترودر (1) |
SJ90/32 (75kw) |
1 |
|
2 |
أكسترودر خط لون (3) |
SJ25/25 |
1 |
|
3 |
قوالب |
عالية السرعة: 20-25mm سرعة عادية: 32-40-50-63mm
|
1 |
|
4 |

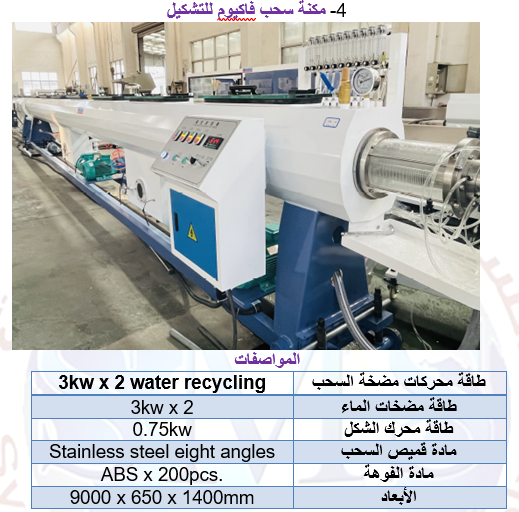

خزان سحب ستانلس |
9m |
1 |
|
5 |

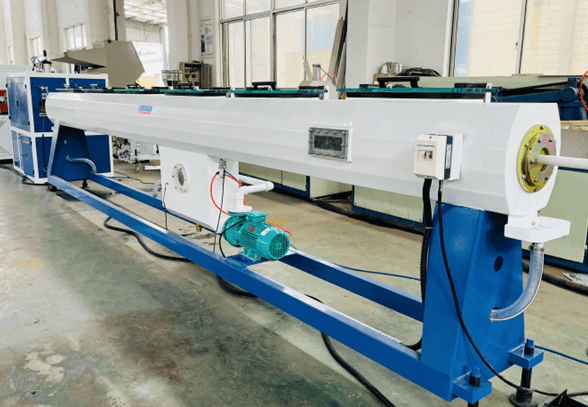

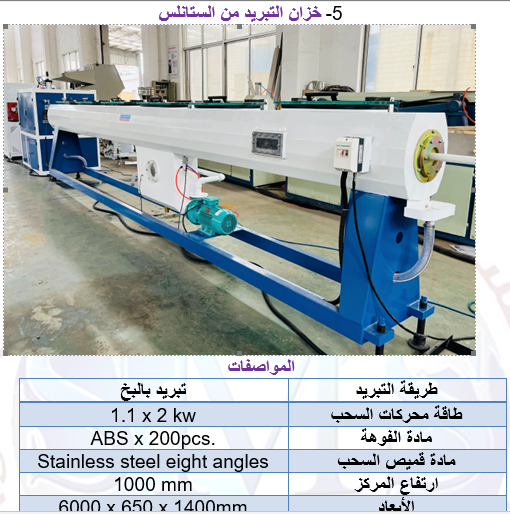

خزان تبريد ستانلس |
6m |
1 |
|
6 |
وحدة سحب قبالة الآلة |
2.2kw |
1 |
|
7 |

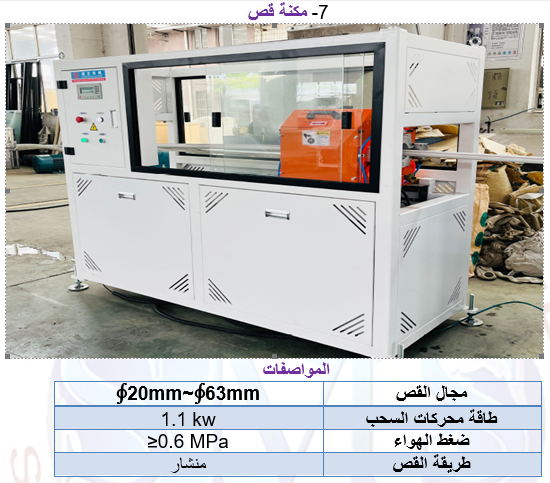

وحدة قطع |
1.1kw |
1 |
|
8 |
مكدس |
6m |
1 |
|
9 |
وحدة تغذية |
ZJ200 |
1 |
|
10 |
مجفف |
STG-U125 |
1 |
|
تجهيزات مساعدة |
|||
|
1 |
طابعة ليزرية |
50 واط |
1 |
|
2 |
مبرد شلير |
10Hp |
1 |
|
3 |
مطحنة مواد |
PC600 |
1 |

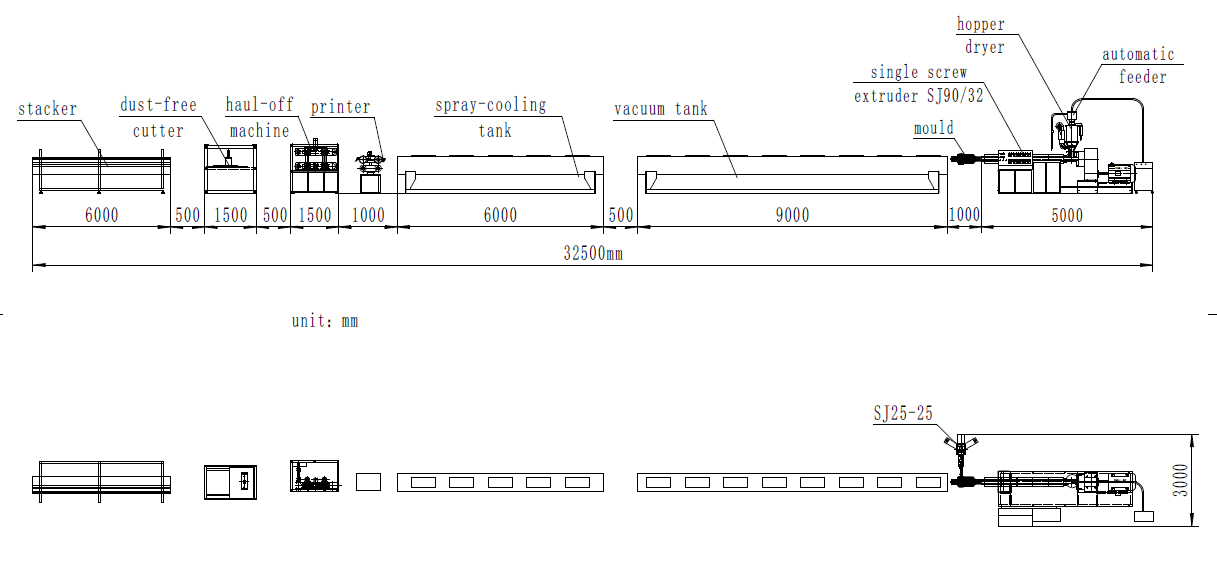

مخطط خط الإنتاج

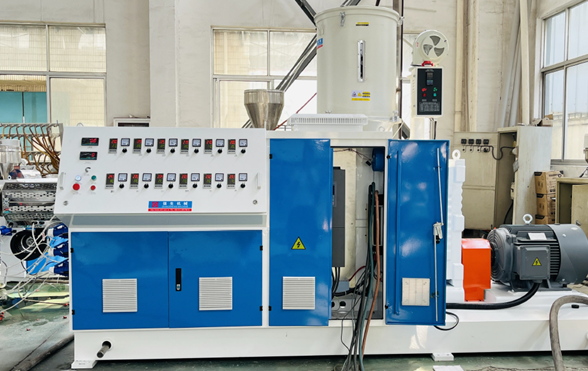

1-اكسترودر رئيسي SJ90/30
المواصفات
|
قطر الحلزون |
90mm |
|
سرعة دوران الحلزون |
1~100r/min |
|
النسبة L/D |
32:1 |
|
طاقة المحرك |
75kw |
|
طاقة التسخين |
40kw |
|
القدرة الإنتاجية |
150-170kg/h |
|
ارتفاع المركز |
1000mm |
|
طريقة ضبط سرعة الحلزون |
ABB محول |
|
طريقة ضبط حرارة قميص الحلزون |
Heating: cast aluminum heater Cooling: 5 sections by air |
|
المادة المصنوع منها الحلزون والقميص |
38CrMoAlA Azotizing on surface 0.4～0.7mm Rigidity: above 700 HV |
|
كونتا كتور |
Schneider |
|
متحكم حرارة |
OMRON |
|
الوزن |
1500 كغ |

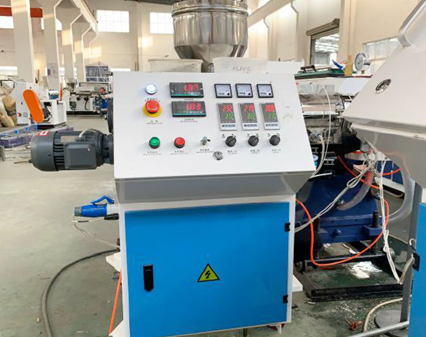

2-اكسترودر خط لون SJ25/25
المواصفات
|
قطر الحلزون |
25 mm |
|
سرعة دوران الحلزون |
0-30r/min |
|
النسبة L/D |
25:1 |
|
طاقة المحرك |
1.5kw |
|
طاقة التسخين |
2.2kw |
|
ارتفاع المركز |
1000mm |
|
طريقة ضبط سرعة الحلزون |
ABB Frequency conversion |
|
طريقة ضبط حرارة قميص الحلزون |
Heating: cast aluminum heater Cooling : 2 sections wind cooling |
|
المادة المصنوع منها الحلزون والقميص |
38CrMoAlA Nitrided on surface |
|
كونتا كتور |
Schneider |
|
متحكم حرارة |
OMRON |

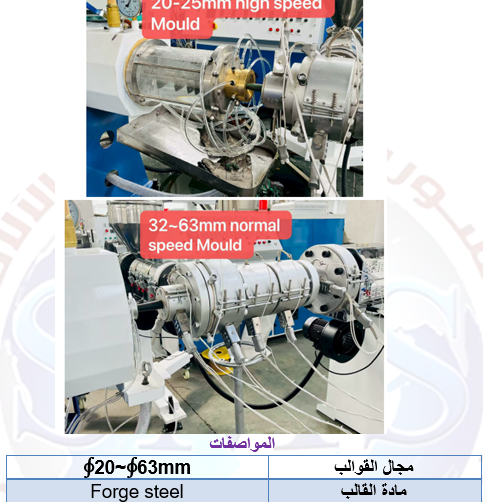

3-القوالب
التكلفة ومعلومات التوريد
تبلغ الكلفة واصل سورية 62000 دولار أمريكي. نحن في “السورية لتوريد الآلات” نقدم استشارات ودراسات صناعية متكاملة إلى جانب توريد الآلات.
-
الموقع: المكتب الرئيسي حلب – الجميلية – شارع شكيب ارسلان – مقابل مؤسسة طلابنا التعليمية.
-
للتواصل: هاتف: +963-21-2229997 / +963-21-2248588 | موبايل: 963955710695+.
-
البريد الإلكتروني: INFO@SMS-G.COM
تجهيزات مساعدة فنية لضمان تشغيل المصنع فور التركيب، يتضمن العرض الملحقات التالية:
-
طابعة ليزرية 30 واط.
-
مبرد شلیر مناسب.
-
مطحنة مواد مناسبة.
-
خلاط مناسب.
-
ضاغط مناسب.
